APM Trace

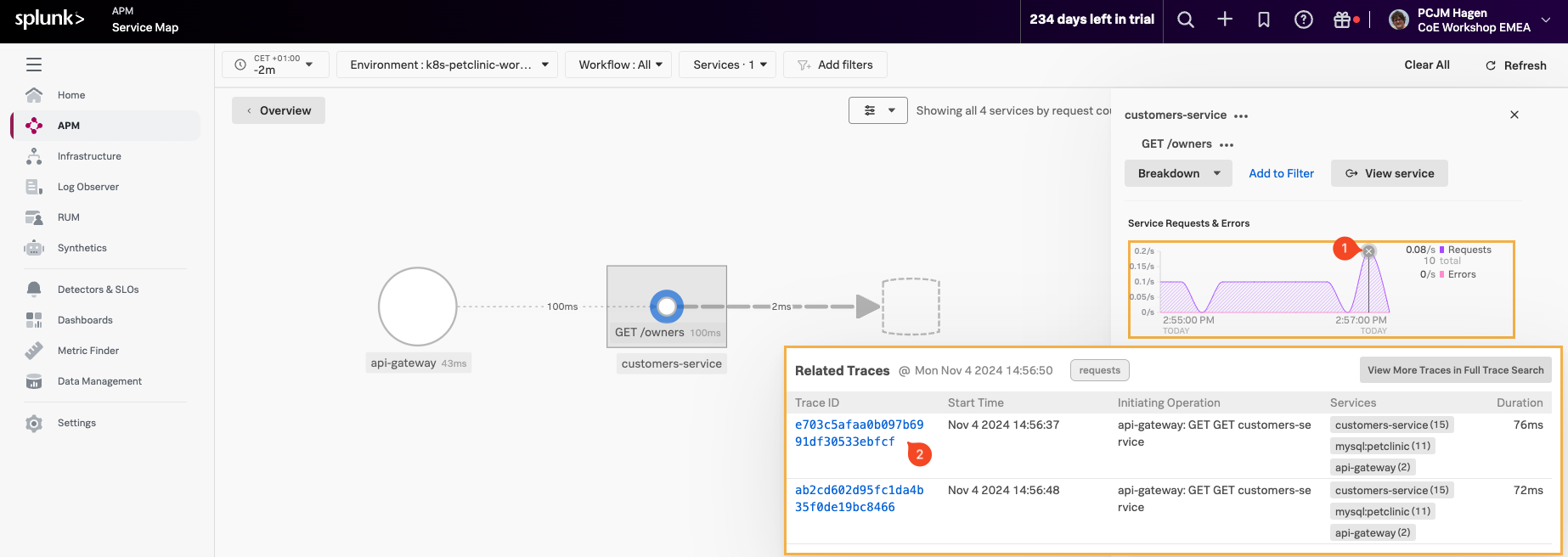

トレース (trace) を選択するには、Service Requests & Errorsチャート**(1)**の線を選択します。関連するトレースの選択肢が表示されます。

関連するトレースのリストが表示されたら、青い**(2)** Trace ID Linkをクリックします。選択するトレースがServicesカラムに記載されている3つのサービスと同じものであることを確認してください。

workflow-trace-pick workflow-trace-pick

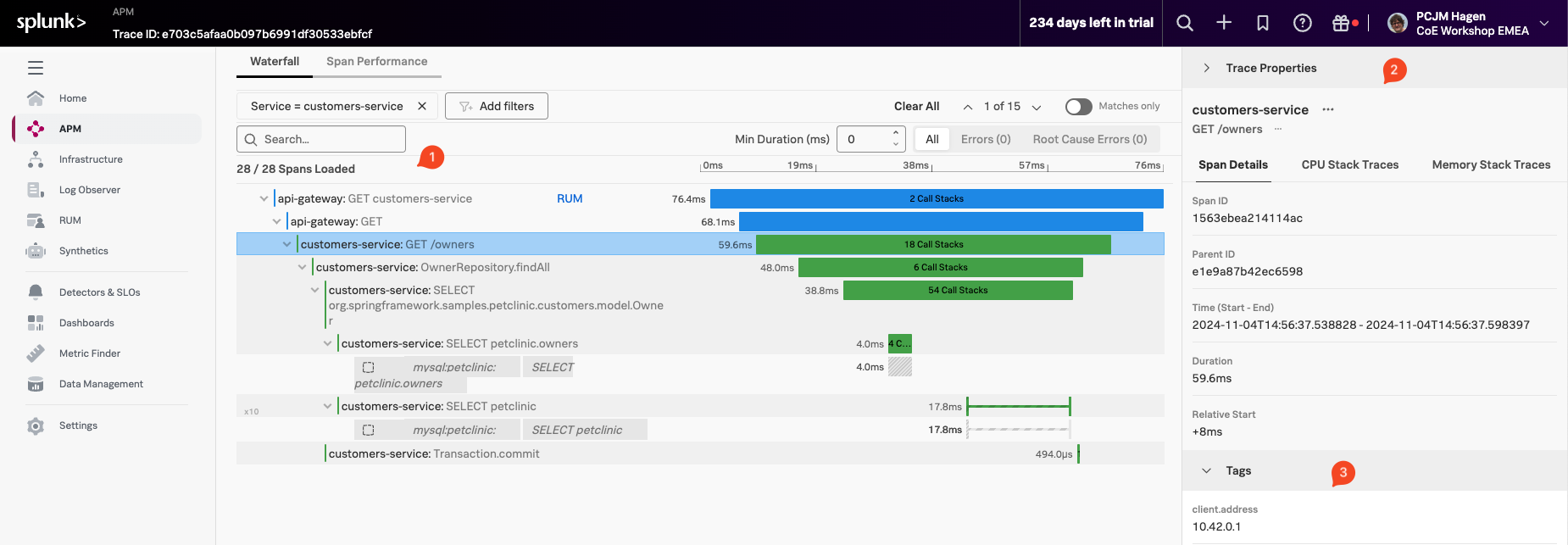

これにより、ウォーターフォール (Waterfall) ビュー (view) で選択されたトレースが表示されます：

ここにはいくつかのセクションがあります：

  • Waterfall Pane (1)：トレースとスパン (span) として表示されるすべてのインストルメント (instrument) された関数が、その期間表示と順序/関係とともに表示されます。
  • Trace Info Pane (2)：選択されたスパン情報が表示されます（Waterfall Pane内でスパンの周りにボックスでハイライトされています）。
  • Span Pane (3)：選択されたスパンで送信されたすべてのタグ (tag) を見つけることができます。下にスクロールしてすべてを確認できます。
  • Process Pane：スパンを作成したプロセス (process) に関連するタグが表示されます（スクリーンショットに含まれていないため、下にスクロールして確認してください）。
  • Trace Properties：ペインの右上にあり、デフォルトでは折りたたまれています。

waterfall waterfall
