Splunk APM、Lambda関数およびトレース

Lambda関数は相当量のトレースデータを生成しているはずで、それを確認する必要があります。Lambda関数のリソース定義で構成された環境変数とOpenTelemetry Lambda layerの組み合わせにより、Splunk APMで関数とトレースを表示する準備が整いました。

Splunk APM 概要で環境名を確認する

まず、Splunk APMが受信しているトレースデータから Environment を認識していることを確認しましょう。これは main.tf のLambda関数定義で設定した OTEL_RESOURCE_ATTRIBUTES 変数の一部として設定した deployment.name です。これは先ほど実行した terraform apply コマンドの出力の1つでもありました。

Splunk Observability Cloudで

  • 左側のメインメニューから APM ボタンをクリックします。これによりSplunk APM概要に移動します。

  • Environment: ドロップダウンからあなたのAPM環境を選択します。

    • APM 環境は PREFIX-lambda-shop 形式になっているはずです。PREFIX は前提条件セクションで設定した環境変数から取得されます
メモ

トレースが Splunk APM に表示されるまで数分かかる場合があります。環境のリストにあなたの環境名が表示されるまで、ブラウザの更新ボタンを押してみてください

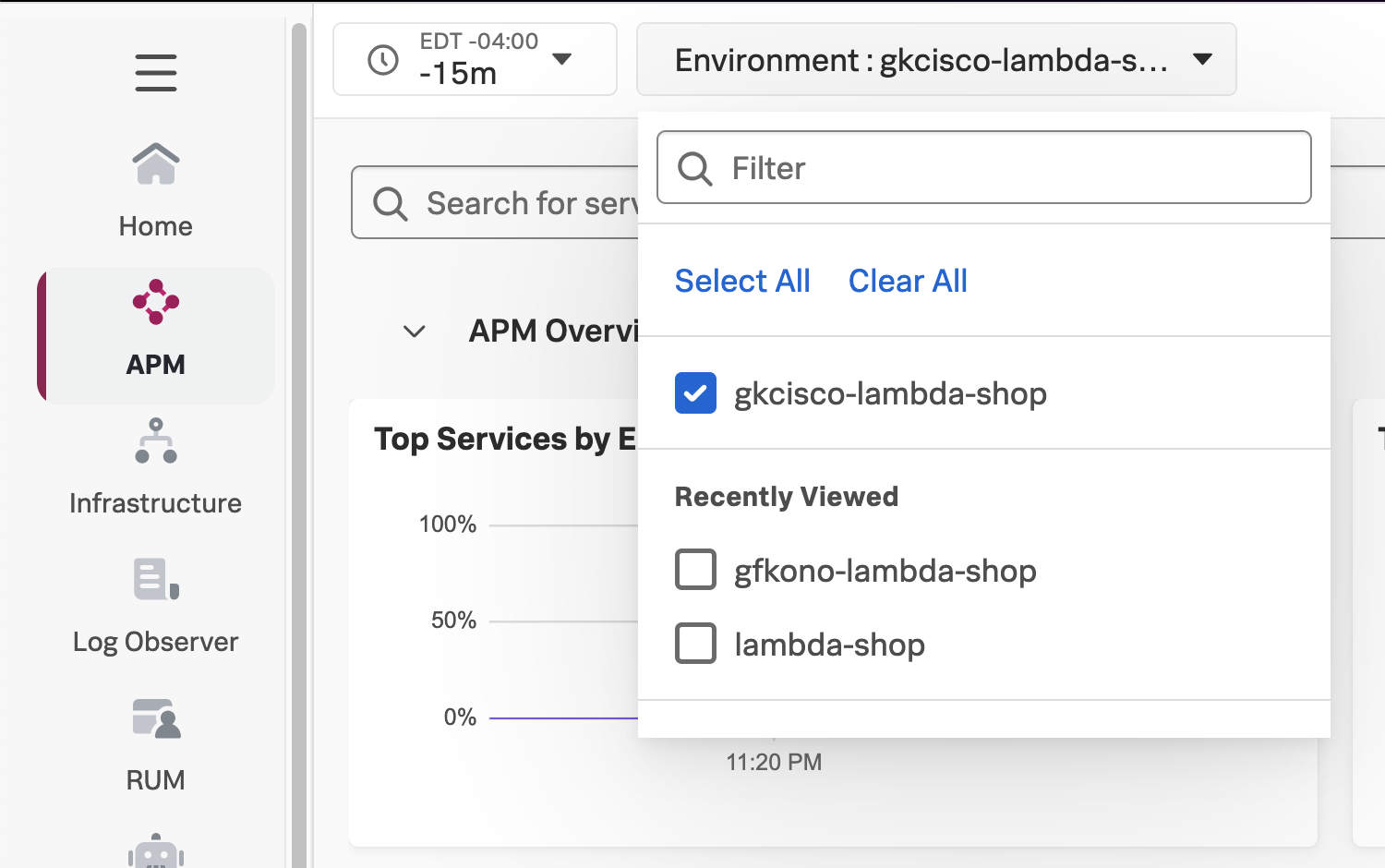

Splunk APM, Environment Name Splunk APM, Environment Name

環境のサービスマップを表示する

Environmentドロップダウンから環境名を選択したら、Lambda関数のサービスマップを確認できます。

  • APM概要ページの右側にある Service Map ボタンをクリックします。これによりサービスマップビューに移動します。

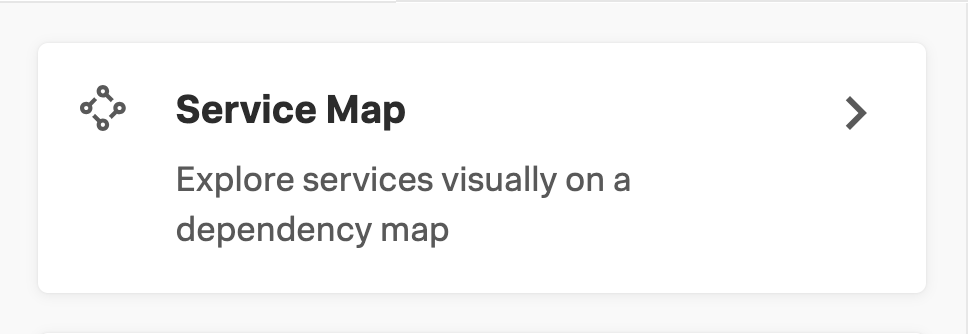

Splunk APM、サービスマップボタン Splunk APM、サービスマップボタン

producer-lambda 関数とそのレコードを配置するためにKinesisストリームに対して行っている呼び出しが表示されるはずです。

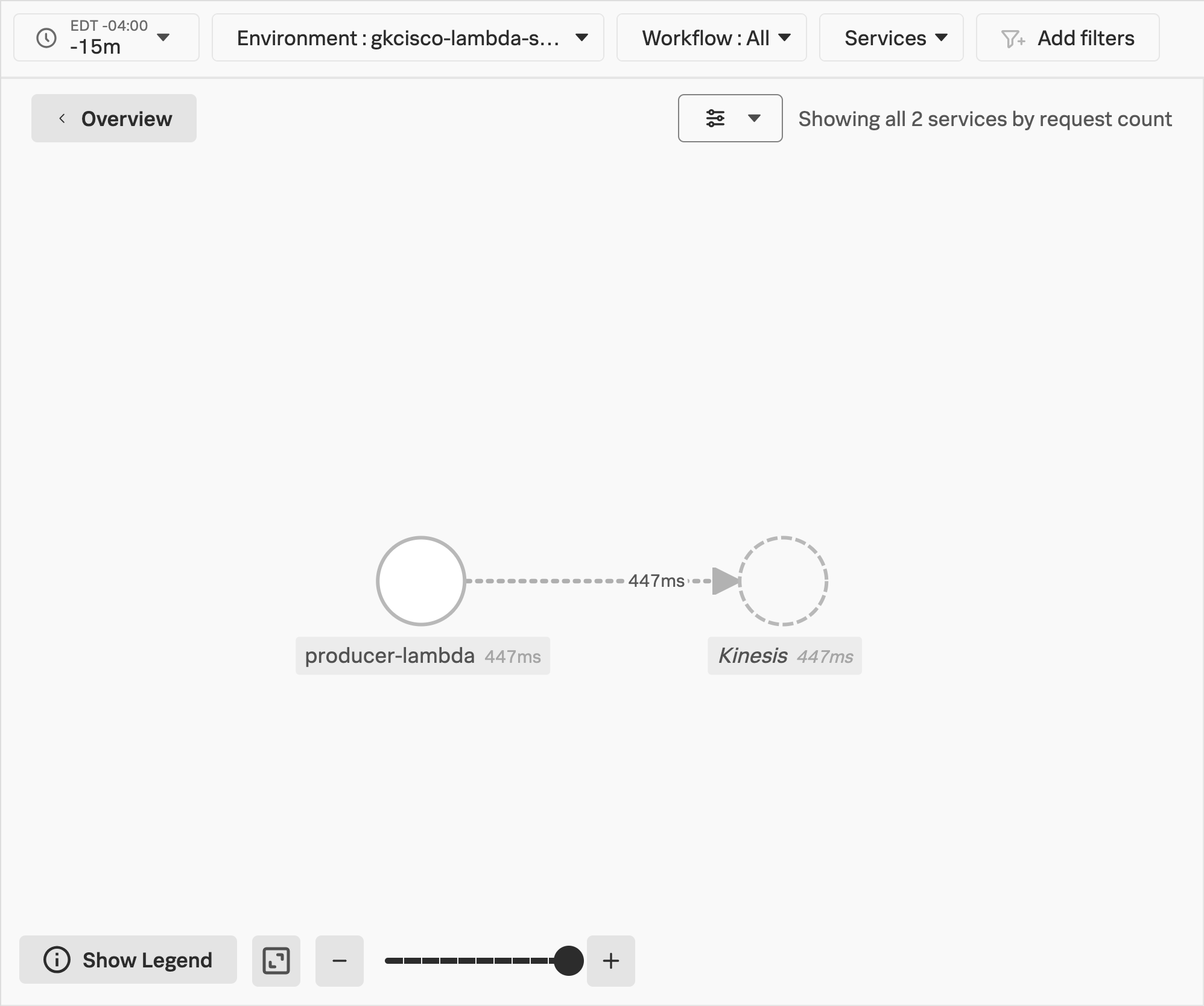

Splunk APM、サービスマップ Splunk APM、サービスマップ

ワークショップの質問

あなたの consumer-lambda 関数はどうなっていますか？

Lambda 関数からのトレースを調査する

  • Traces ボタンをクリックしてトレースアナライザーを表示します。

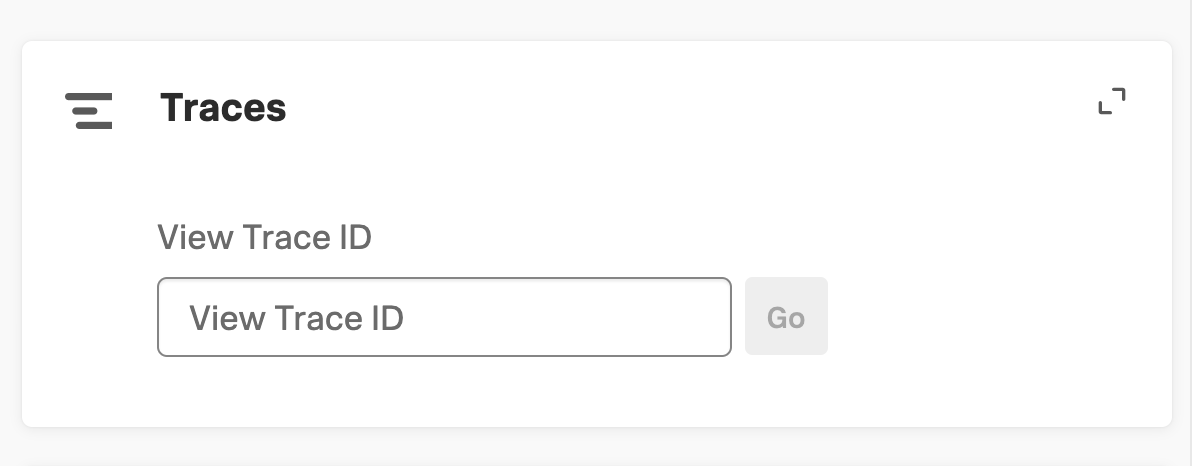

Splunk APM、トレースボタン Splunk APM、トレースボタン

このページでは、producer-lambda 関数のOpenTelemetry Lambda layerから取り込まれたトレースを確認できます。

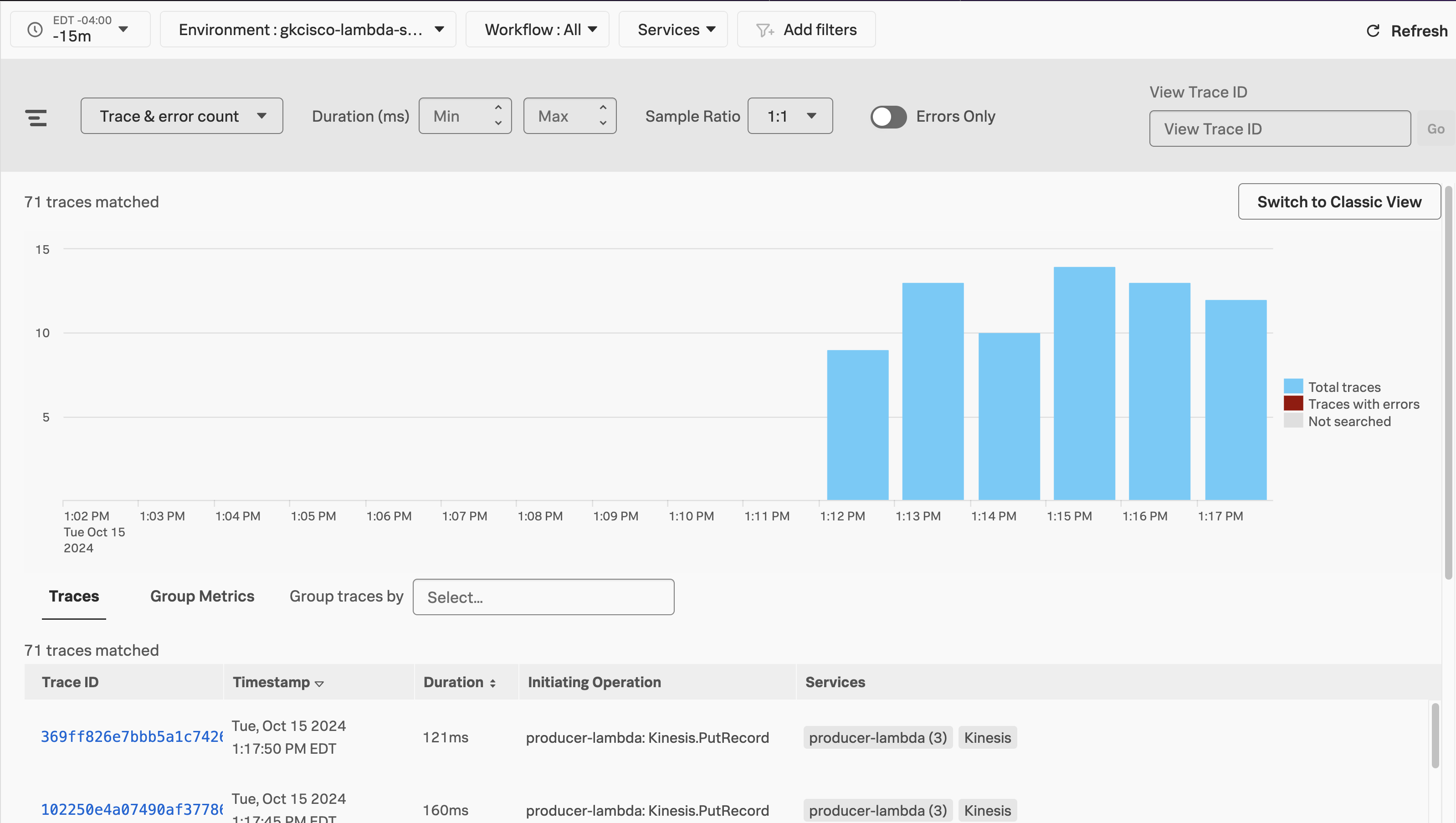

Splunk APM、トレースアナライザー Splunk APM、トレースアナライザー

  • リストからハイパーリンクされた Trace ID をクリックして、調査するトレースを選択します。

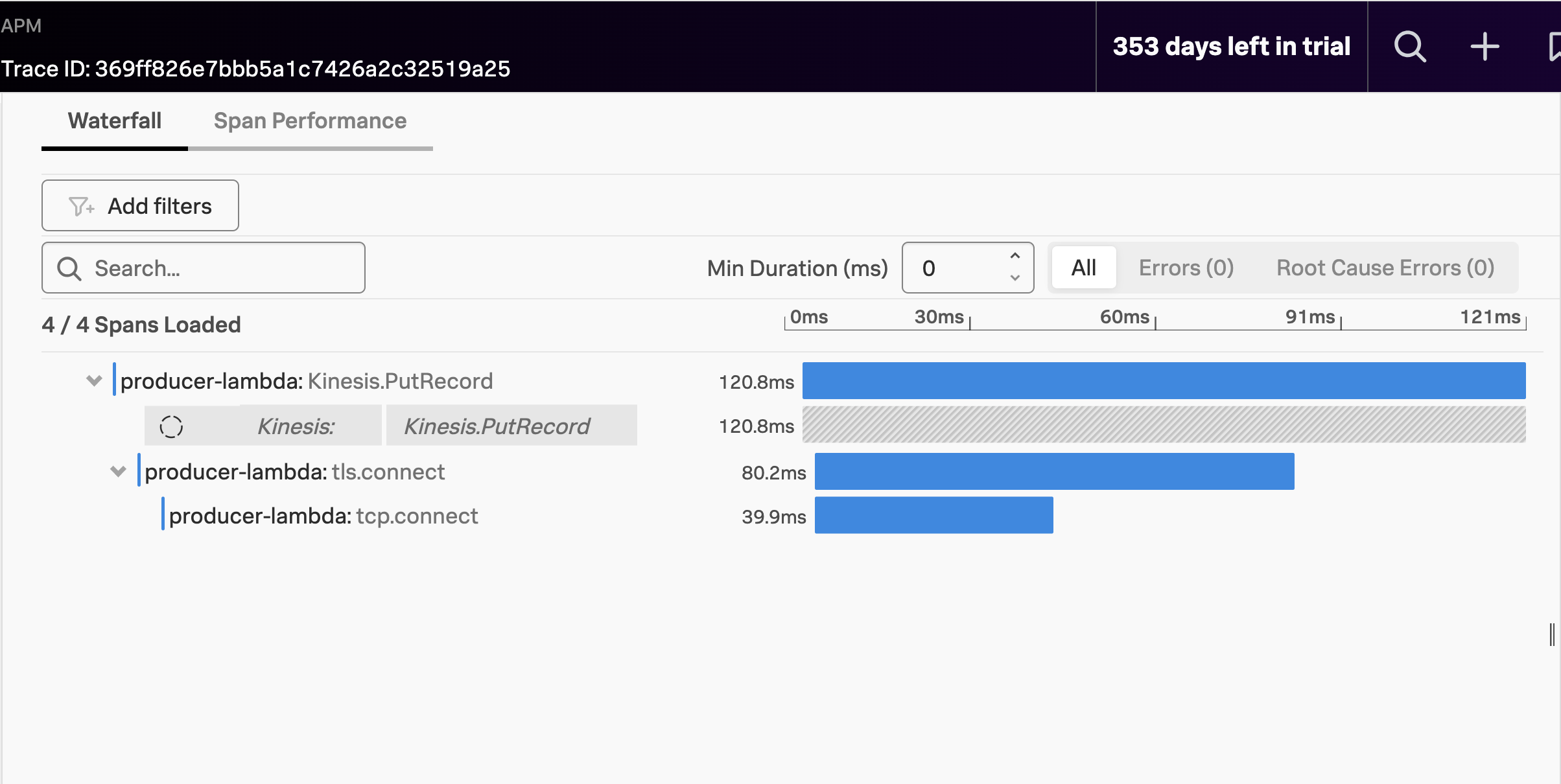

Splunk APM、トレースとスパン Splunk APM、トレースとスパン

producer-lambda 関数がKinesisストリームにレコードを配置しているのが確認できます。しかし、consumer-lambda 関数のアクションが見当たりません！

これはトレースコンテキストが伝播されていないためです。このワークショップの時点では、Kinesisサービスはトレースコンテキスト伝播をすぐには対応していません。分散トレースはKinesisサービスで止まっており、そのコンテキストがストリームを通じて自動的に伝播されないため、それ以上先を見ることができません。

少なくとも、今はまだ…

次のセクションでこの問題にどう対処するか見ていきましょう。しかしその前に、後片付けをしましょう！

クリーンアップ

この自動計装演習の一部としてデプロイしたリソースはクリーンアップする必要があります。同様に、producer-lambda エンドポイントに対してトラフィックを生成していたスクリプトも、まだ実行中であれば停止する必要があります。以下の手順に従ってクリーンアップを行ってください。

send_message の停止

  • send_message.py スクリプトがまだ実行中の場合は、次のコマンドで停止します

    fg
    • これによりバックグラウンドプロセスがフォアグラウンドに移動します。
    • 次に [CONTROL-C] を押してプロセスを終了できます。

全ての AWS リソースを破棄する

Terraformは個々のリソースの状態をデプロイメントとして管理するのに優れています。定義に変更があっても、デプロイされたリソースを更新することもできます。しかし、一からやり直すために、リソースを破棄し、このワークショップの手動計装部分の一部として再デプロイします。

以下の手順に従ってリソースを破棄してください

  • auto ディレクトリにいることを確認します

    pwd
    • 期待される出力は ~/o11y-lambda-workshop/auto です

  • auto ディレクトリにいない場合は、以下のコマンドを実行します

    cd ~/o11y-lambda-workshop/auto

  • 先ほどデプロイしたLambda関数とその他のAWSリソースを破棄します

    terraform destroy
    • Enter a value: プロンプトが表示されたら yes と応答します
    • これによりリソースが破棄され、クリーンな環境が残ります

このプロセスにより、私たちの活動の結果として作成されたファイルとディレクトリは残ります。それらについては心配する必要はありません。
