Application Performance Monitoring (APM)

1. APM Service Map

1 min

O APM Service Map exibe as dependências e conexões entre seus serviços instrumentados e inferidos em APM. O mapa é gerado dinamicamente com base nas suas seleções de intervalo de tempo, ambiente, transação de negócio, serviço e filtros de tags.

Quando clicamos no link de APM no waterfall de RUM, filtros foram adicionados automaticamente à visualização do service map para mostrar os serviços envolvidos naquela Transaction (frontend:/cart/checkout).

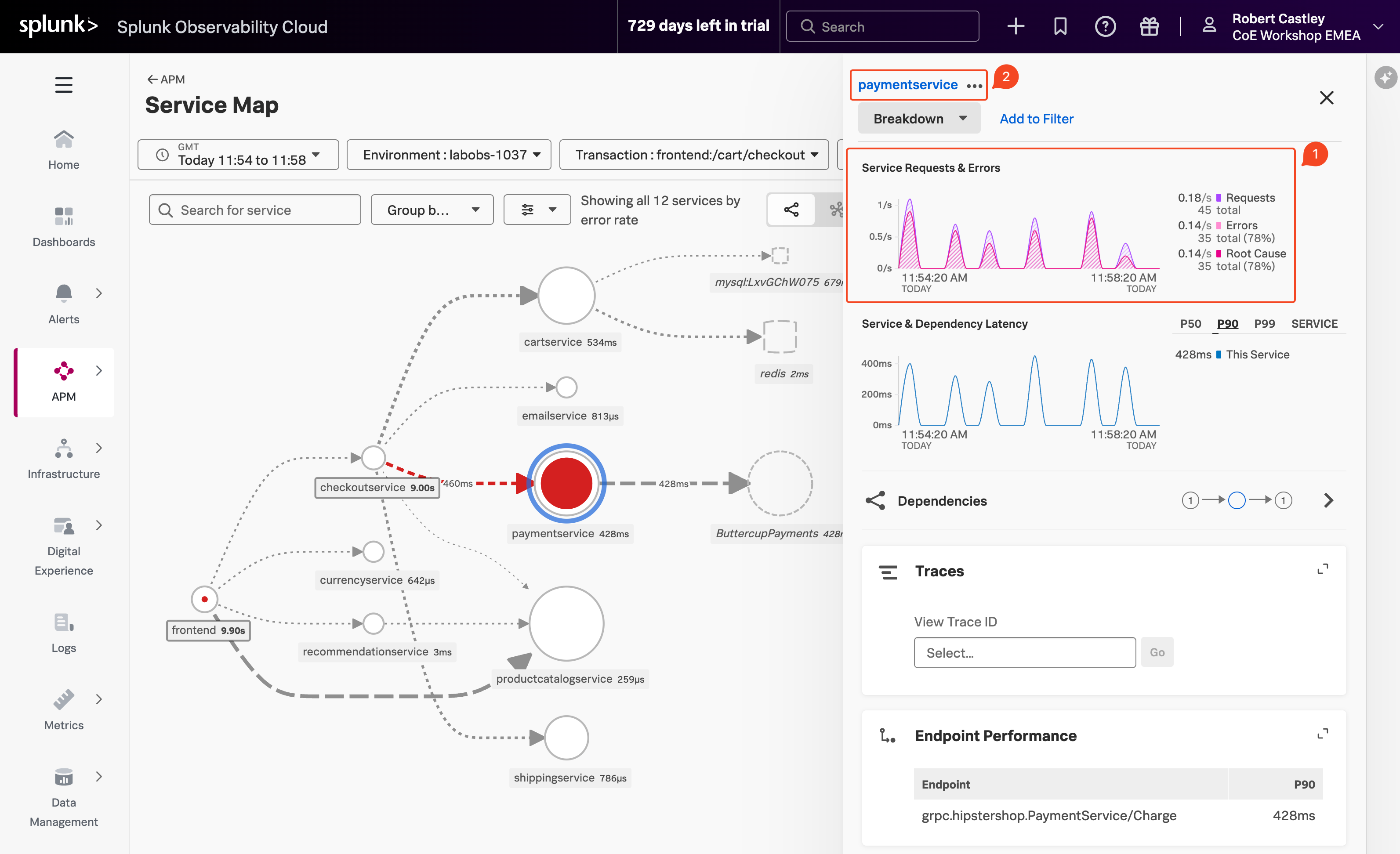

Você pode ver os serviços envolvidos no workflow no Service Map. No painel lateral, são exibidos gráficos para a transação selecionada. Quando você seleciona um serviço no Service Map, os gráficos no painel lateral são atualizados para mostrar métricas do serviço selecionado.

Exercício Inspecionar paymentservice no mapa
  • Clique no paymentservice no Service Map para selecioná-lo.

APM Explore

Com o paymentservice selecionado, o que você pode concluir a partir do gráfico Service Requests & Errors no painel lateral? (1)
  • O Splunk APM também oferece Service Centric Views integradas para ajudar você a ver problemas em tempo real e determinar rapidamente se o problema está associado a um serviço, um endpoint específico ou à infraestrutura subjacente. Vamos olhar mais de perto.
  • No painel à direita, clique em paymentservice em azul (2).
